Brama przesuwna bez przeciwwagi to w praktyce brama szynowa, czyli konstrukcja oparta na szynie jezdnej zamocowanej do podłoża. Skrzydło porusza się na rolkach po fundamencie, więc nie potrzebuje tylnego odcinka równoważącego. Najważniejsze są stabilny fundament, dokładne wypoziomowanie szyny i regularne usuwanie z niej zanieczyszczeń.
Czym jest brama przesuwna bez przeciwwagi?
W bramie samonośnej skrzydło jest podwieszone na wózkach jezdnych, a jego tylna część pełni funkcję przeciwwagi. Dzięki temu konstrukcja nie dotyka podłoża, ale wymaga dodatkowego miejsca za światłem przejazdu.

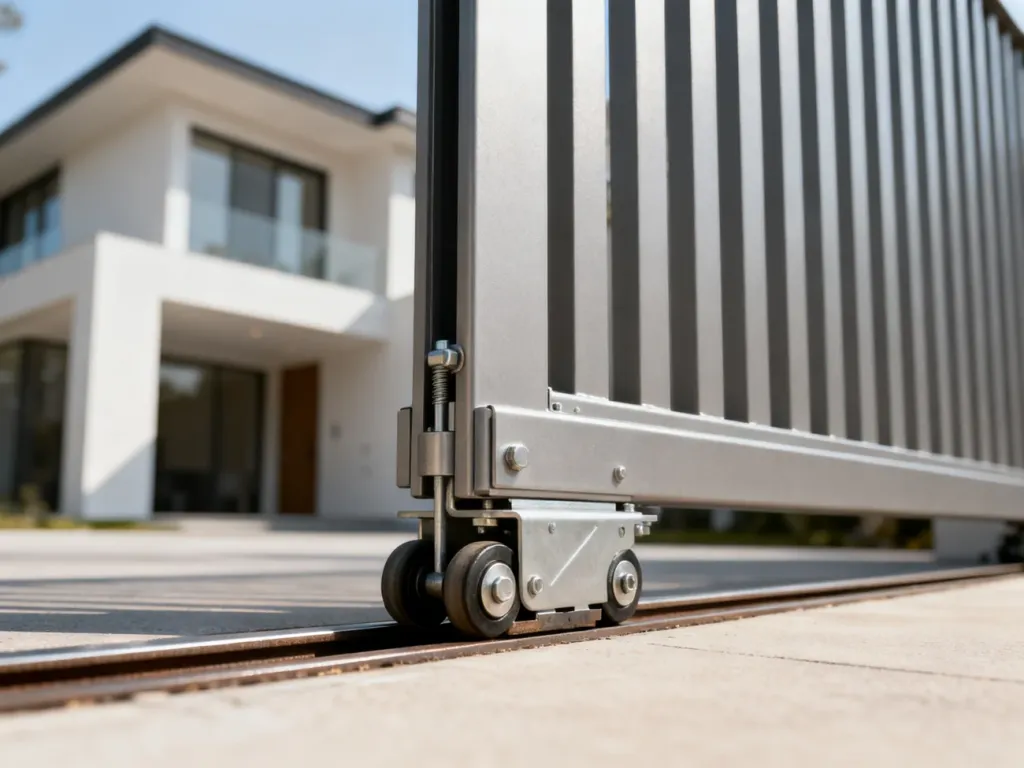

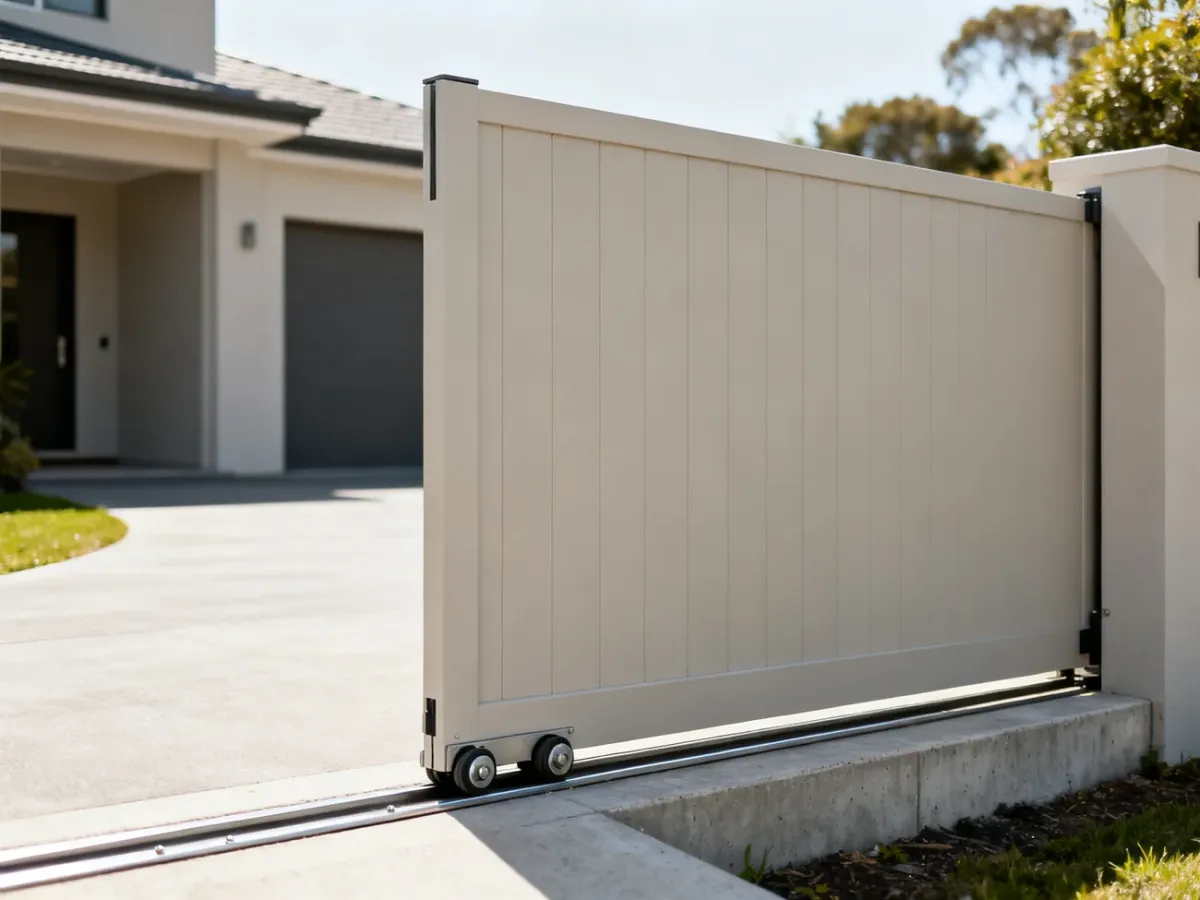

Wariant bez przeciwwagi to brama szynowa. Jej skrzydło opiera się na rolkach, które poruszają się po stalowej szynie jezdnej zamocowanej w fundamencie. Taki układ pozwala skrócić skrzydło i ograniczyć przestrzeń potrzebną z boku wjazdu. W zamian szyna pozostaje narażona na śnieg, lód, liście, piasek i drobny żwir.
Brama szynowa a samonośna – najważniejsze różnice
| Cecha | Brama szynowa bez przeciwwagi | Brama samonośna z przeciwwagą |
|---|---|---|
| Wymagana przestrzeń | Skrzydło może być krótsze, ponieważ nie ma tylnego odcinka równoważącego. | Potrzebne jest miejsce na skrzydło oraz przeciwwagę. |
| Fundament | Wymaga stabilnego podłoża i równo osadzonej szyny na całej trasie przejazdu. | Fundament koncentruje się głównie pod wózkami i elementami konstrukcji nośnej. |
| Konserwacja | Trzeba regularnie czyścić szynę i kontrolować rolki. | Nie ma szyny w nawierzchni, ale należy kontrolować wózki, prowadzenie i przeciwwagę. |
Wybór konstrukcji szynowej ma sens, gdy liczy się ograniczenie długości skrzydła albo prostszy układ samej bramy. Nie oznacza jednak rezygnacji z fundamentu. Skrzydło może ważyć dużo, a obciążenia przenoszone przez rolki działają bezpośrednio na podłoże.
Jak zrobić bramę szynową krok po kroku?
Przed rozpoczęciem prac ustal szerokość światła przejazdu, kierunek otwierania, miejsce prowadzenia szyny oraz położenie słupków. Sprawdź też nośność gruntu. Jeżeli podłoże jest niestabilne, podmokłe albo wymaga głębokiej wymiany gruntu, projekt fundamentu powinien przygotować fachowiec.
Do wykonania konstrukcji potrzebne będą przede wszystkim elementy bramy, rolki jezdne, szyna stalowa, słupki prowadzące, ograniczniki, materiały do wykonania fundamentu, poziomnica oraz narzędzia do kotwienia i montażu. Kolejność prac wygląda następująco:
- Przygotuj podłoże i fundament – usuń luźny grunt, wyrównaj trasę przejazdu i wykonaj wykop zgodnie z warunkami terenowymi. Fundament powinien być stabilny, odporny na przemieszczanie i dostosowany do lokalnego punktu przemarzania gruntu. W Polsce przyjmuje się często zakres około 80–140 cm, ale ostateczną głębokość trzeba ustalić dla konkretnej lokalizacji.
- Wykonaj betonową podstawę – zastosuj mieszankę przeznaczoną do konstrukcji zewnętrznych, zgodnie z projektem i instrukcją producenta systemu. W dostarczonych zaleceniach dla fundamentów bram wskazywany jest co najmniej beton klasy B25. Nie rozpoczynaj montażu, dopóki podłoże nie osiągnie wymaganej wytrzymałości.
- Osadź szynę jezdną – zamocuj ją do fundamentu za pomocą elementów przewidzianych przez producenta. Szyna musi tworzyć prostą, równą trasę bez lokalnych zapadnięć i wybrzuszeń. To etap, którego nie należy przyspieszać, ponieważ nawet niewielkie odchylenie może powodować samoczynne przesuwanie się bramy, zacinanie albo nierówną pracę rolek.
- Sprawdź poziomowanie – skontroluj szynę w kilku miejscach, nie tylko na jej końcach. Użyj długiej poziomnicy lub niwelatora. Jeżeli tor jazdy nie jest wypoziomowany, skrzydło będzie zmieniało obciążenie rolek, a napęd może pracować z nadmiernym oporem.
- Zamontuj rolki i skrzydło – ustaw rolki zgodnie z instrukcją zestawu, a następnie osadź na nich skrzydło. Po zamocowaniu sprawdź ręcznie cały ruch. Brama powinna przesuwać się płynnie, bez uderzeń, przechylania i ocierania o podłoże.
- Załóż słupki prowadzące i ograniczniki – prowadzenie górne utrzymuje skrzydło w pionie, a ograniczniki wyznaczają bezpieczne położenie podczas otwierania i zamykania. Elementy te muszą być stabilnie zakotwione. Jeśli planujesz automatykę, przygotuj przewody i miejsce na napęd przed zakończeniem prac przy nawierzchni.
W przypadku napędu automatycznego trzeba przewidzieć dodatkową przestrzeń i sposób jego zamocowania. Fragment fundamentu przeznaczony pod napęd może wymagać poszerzenia. Nie warto pomijać tej możliwości nawet wtedy, gdy brama początkowo będzie otwierana ręcznie.
Konserwacja i bezpieczeństwo bramy szynowej
Największą słabością bramy szynowej jest otwarta szyna w poziomie terenu. Zanieczyszczenia nie tylko utrudniają ruch, ale mogą też unieść rolkę, zwiększyć opory i doprowadzić do przeciążenia napędu. Szczególnej uwagi wymagają okresy intensywnych opadów oraz zima.
Podczas eksploatacji kontroluj przede wszystkim:
- Szynę jezdną – usuwaj piasek, żwir, liście, błoto i śnieg.
- Lód – nie uruchamiaj bramy, gdy rolki są zablokowane przez zamarzniętą wodę.
- Rolki – sprawdzaj ich zużycie, luzy i płynność obrotu.
- Prowadzenie oraz ograniczniki – kontroluj, czy nie poluzowały się podczas pracy bramy.
- Napęd – obserwuj, czy nie pracuje głośniej lub pod wyraźnie większym obciążeniem.
Nie przejeżdżaj po zablokowanej szynie na siłę. Śnieg, lód lub kamień mogą unieruchomić rolkę i spowodować odkształcenie elementu prowadzącego. Najpierw oczyść tor jazdy, a dopiero potem uruchom bramę.
Przed pierwszym otwarciem sprawdź jeszcze kilka podstawowych punktów:
- Szyna jest prosta i wypoziomowana na całej długości.
- Skrzydło przesuwa się ręcznie bez zacięć i nadmiernego oporu.
- Rolki, słupki prowadzące i ograniczniki są stabilnie zamocowane.
- Brama zatrzymuje się w prawidłowym położeniu i nie wypada z prowadzenia.
Brama przesuwna bez przeciwwagi jest więc możliwa do wykonania, ale poprawna nazwa tego rozwiązania to brama szynowa. Jej działanie zależy przede wszystkim od stabilnego fundamentu i idealnie równo ułożonej szyny. Jeżeli masz mało miejsca na przeciwwagę, lecz możesz zapewnić dobry tor przejazdu i regularne czyszczenie, taki system będzie logicznym wyborem.
