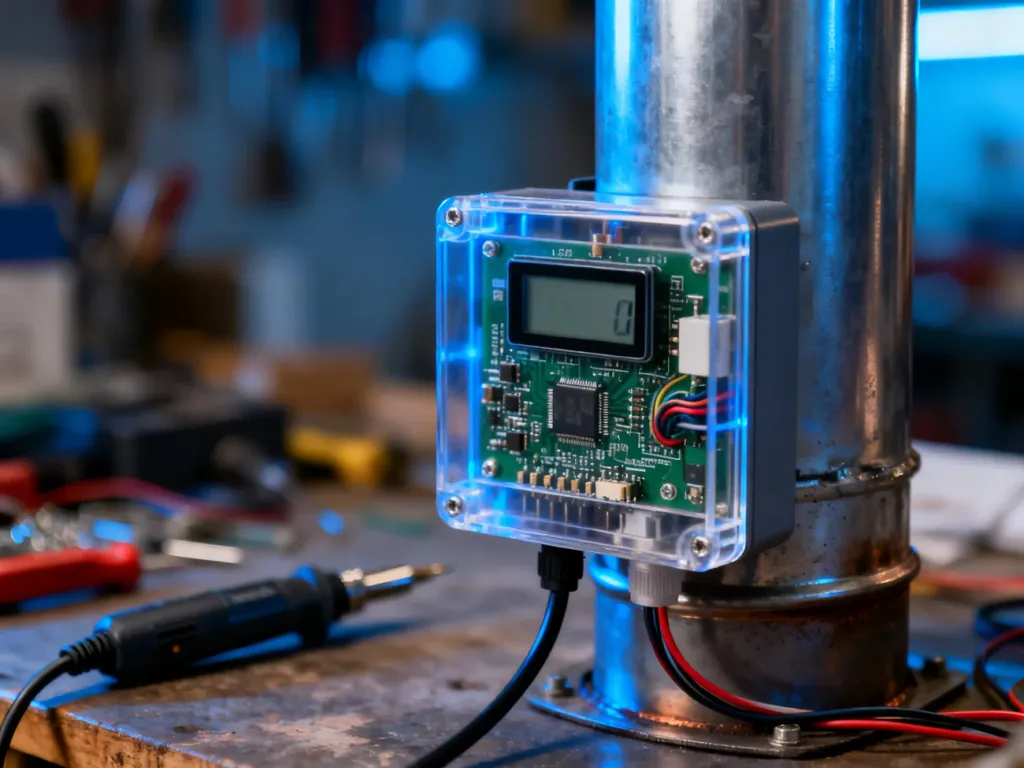

Elektroniczny miarkownik ciągu steruje dopływem powietrza do kotła na paliwo stałe na podstawie temperatury wody. Układ składa się z czujnika DS18B20, mikrokontrolera i serwomechanizmu poruszającego mechaniczną klapą. Najważniejszym elementem projektu nie jest jednak sam program, lecz mechaniczne zabezpieczenie kotła na wypadek awarii elektroniki.
Jak działa elektroniczny miarkownik ciągu?
Czujnik mierzy temperaturę wody w kotle, a mikrokontroler porównuje wynik z temperaturą zadaną. Gdy temperatura jest zbyt niska, sterownik otwiera klapę dopływu powietrza. Po osiągnięciu górnego progu ogranicza dopływ, dzięki czemu spalanie zwalnia, a temperatura nie rośnie tak szybko.
To układ regulacji ze sprzężeniem zwrotnym. Do prostego projektu wystarczy histereza, czyli dwa progi temperatury. Regulacja PID może zapewnić płynniejszą pracę, ale wymaga strojenia zależnego między innymi od pojemności wodnej kotła, rodzaju paliwa i bezwładności instalacji.
Elektronika steruje tylko ruchem. Za rzeczywiste przymknięcie lub otwarcie odpowiada klapa, cięgno, uchwyt i serwomechanizm. Połączenie mechaniczne musi wytrzymać opór klapy, temperaturę oraz wielokrotne cykle pracy.
Elementy i narzędzia potrzebne do budowy
Poniższe podzespoły tworzą podstawowy układ. Napięcie zasilania serwa trzeba dobrać do konkretnego modelu, a jego moment obrotowy sprawdzić po pokonaniu rzeczywistego oporu klapy, nie tylko na podstawie masy samej klapy.
| Element | Specyfikacja | Zastosowanie |
|---|---|---|
| Mikrokontroler | Arduino lub ESP32 | Odczyt temperatury i sterowanie serwem |
| Czujnik temperatury | Wodoodporny DS18B20, najlepiej w tulei pomiarowej | Pomiar temperatury wody kotłowej |
| Serwomechanizm | Metalowe przekładnie, wysoki moment, zgodne z zasilaniem 5 V lub 6 V | Poruszanie klapą przez cięgno |
| Zasilacz | Stabilizowane 5 V lub 6 V, z zapasem prądowym dla serwa | Zasilanie sterownika i siłownika |
| Element wykonawczy | Klapa powietrza, uchwyt i sztywne cięgno | Zmiana przekroju dopływu powietrza |
| Obudowa i przewody | Obudowa odporna na pył i podwyższoną temperaturę | Ochrona elektroniki i uporządkowanie instalacji |
Do montażu przygotuj następujące narzędzia:
- Lutownica, cyna i przyrząd do kontroli połączeń.
- Multimetr do sprawdzenia napięć i ciągłości przewodów.
- Wiertarka, pilniki i klucze do wykonania uchwytu.
- Komputer z oprogramowaniem do wgrania programu do mikrokontrolera.
Montaż układu elektronicznego i mechanicznego
Integracja elektryczna
Najpierw wykonaj część pomiarową i sterującą poza kotłem. Dzięki temu łatwiej sprawdzisz program oraz reakcję serwa, zanim elementy znajdą się przy źródle ciepła.
- Umieść DS18B20 w tulei pomiarowej albo istniejącej kieszeni przeznaczonej do pomiaru temperatury wody. Końcówka czujnika powinna mieć dobry kontakt cieplny, a przewód nie może być prowadzony bezpośrednio przy kablach wysokiego napięcia.
- Podłącz czujnik do mikrokontrolera zgodnie z dokumentacją użytej płytki. W typowym układzie magistrala danych 1-Wire wymaga rezystora podciągającego, którego wartość należy dobrać zgodnie z biblioteką i schematem połączeń.
- Zasil serwo z osobnej, stabilnej gałęzi zasilania o odpowiedniej wydajności. Masa zasilacza serwa i mikrokontrolera musi być wspólna, chyba że zastosowano właściwą izolację sygnału.
- Poprowadź przewód sygnałowy czujnika możliwie z dala od przewodów sieciowych i przewodów silnoprądowych. Ekranowany przewód może ograniczyć zakłócenia, ale nie zastępuje poprawnego prowadzenia instalacji.
- Umieść elektronikę w obudowie poza strefą wysokiej temperatury. Nie montuj mikrokontrolera ani zasilacza na gorącej ścianie kotła.
Program powinien odczytywać temperaturę cyklicznie, sprawdzać poprawność wyniku i sterować położeniem serwa. Prosta logika może działać według zasady: poniżej dolnego progu klapa się otwiera, powyżej górnego progu zostaje przymknięta. Histereza zapobiega ciągłemu przestawianiu serwa przy temperaturze granicznej.

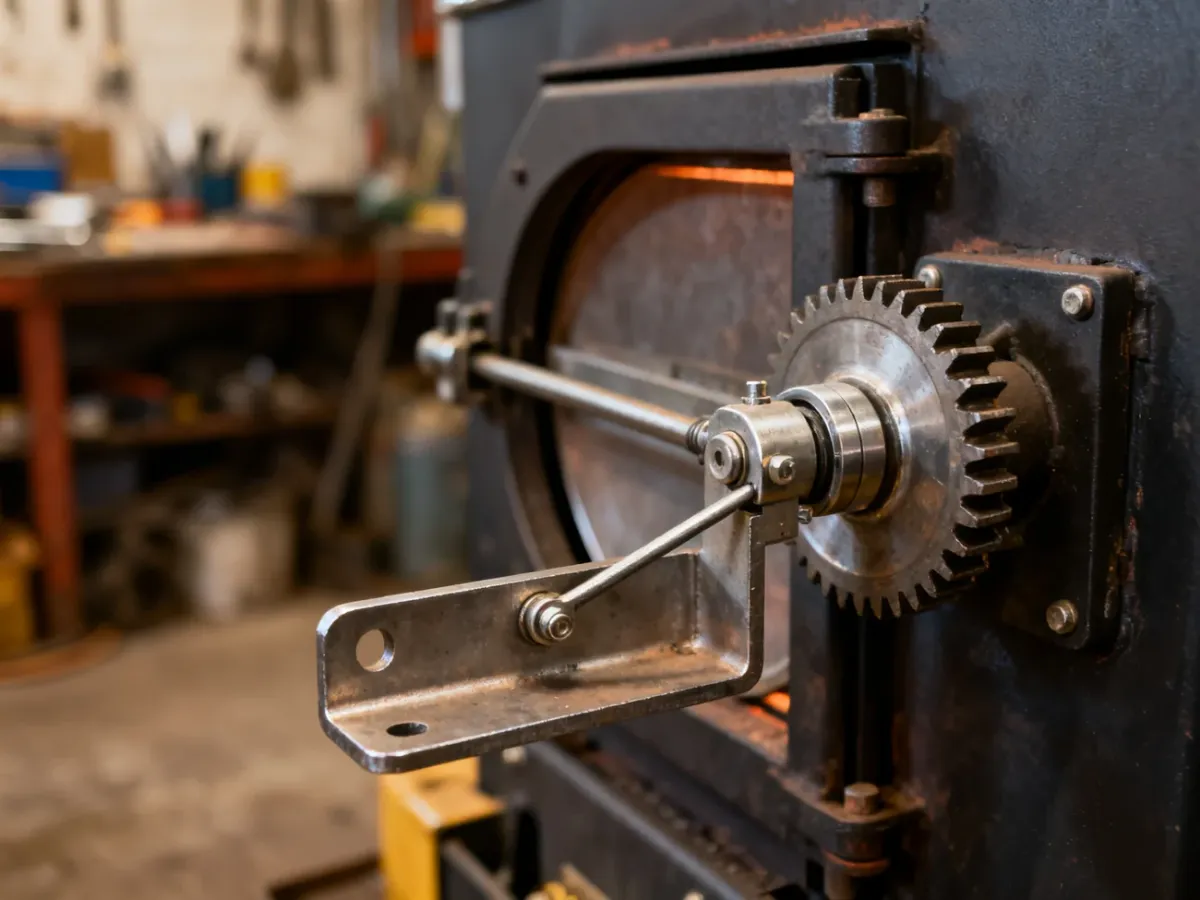

Połączenie serwa z klapą
Przykręć serwomechanizm do sztywnego wspornika. Uchwyt nie może poruszać się razem z serwem, ponieważ zmieniłoby to zakres ruchu i mogło zablokować klapę. Cięgno powinno pracować bez zacięć, a jego końce muszą mieć niewielki luz kompensujący różnice ustawienia.
Przed podłączeniem cięgna ustaw serwo w pozycji pośredniej, a klapę w położeniu pośrednim. Dopiero wtedy ustal długość pręta i przykręć końcówki. Serwo nie powinno dojeżdżać do mechanicznego oporu. Zbyt duże obciążenie może przegrzać napęd albo uszkodzić przekładnię.
Moment obrotowy dobierz z zapasem, uwzględniając tarcie, zabrudzenie i ewentualne odkształcenie klapy. Jeżeli do poruszenia klapy potrzebna jest duża siła, zwykłe serwo modelarskie może nie wystarczyć. W takiej sytuacji potrzebny jest mocniejszy napęd lub zmiana geometrii cięgna, ale nie wolno rozwiązywać problemu przez wyłączanie ograniczeń przeciążeniowych.
Fail-safe – co ma się stać po awarii?
Awaria zasilania, odłączenie czujnika albo zawieszenie programu nie mogą pozostawić kotła w stanie niekontrolowanego dopływu powietrza. Sam kod nie wystarcza, ponieważ mikrokontroler może przestać działać razem z serwem. Bezpieczeństwo musi wynikać także z mechaniki.
Ciężar klapy lub sprężyna powinny być ustawione tak, aby po utracie zasilania klapa samoczynnie przechodziła do bezpiecznego położenia ograniczającego dopływ powietrza. Rozwiązanie trzeba dobrać do konstrukcji konkretnego kotła. Nie zakładaj, że pozycja „zamknięta” na ekranie programu odpowiada rzeczywistemu zamknięciu klapy.
Program powinien rozpoznawać brak odpowiedzi DS18B20, nieprawidłowy odczyt i temperaturę spoza spodziewanego zakresu. Po wykryciu błędu należy wymusić bezpieczne położenie napędu, ale ta reakcja jest tylko drugą warstwą ochrony. Niezależnie od sterownika potrzebny jest niezależny termostat lub inne fabryczne zabezpieczenie przegrzewowe przewidziane dla instalacji.
Nie podłączaj układu do kotła, jeśli nie potrafisz bezpiecznie ocenić instalacji elektrycznej, ciśnienia roboczego i sposobu działania zabezpieczeń. Przeróbka nie może blokować fabrycznych elementów ochronnych ani zastępować zaworu bezpieczeństwa.
Podczas budowy zwróć uwagę na następujące zagrożenia:
- Utrata zasilania może zatrzymać serwo w dowolnym położeniu, dlatego potrzebne jest mechaniczne dociążenie klapy.
- Uszkodzony lub odłączony czujnik może przekazywać błędną temperaturę, jeśli program nie kontroluje poprawności odczytu.
- Zablokowane cięgno może przeciążyć serwo i uniemożliwić zamknięcie dopływu powietrza.
- Przewody prowadzone przy gorących elementach albo instalacji sieciowej mogą ulec uszkodzeniu lub powodować zakłócenia.
Kalibracja i testy przed uruchomieniem
Najpierw ustaw ograniczenia ruchu serwa programowo i mechanicznie. Zacznij od małego zakresu, obserwuj klapę i zwiększaj wychylenie tylko wtedy, gdy napęd nie dochodzi do oporu. Następnie sprawdź, czy wskazanie DS18B20 zmienia się płynnie i czy odpowiada temperaturze zmierzonej niezależnym przyrządem.
Przed pozostawieniem kotła bez nadzoru wykonaj pełną procedurę kontrolną:
- Sprawdź, czy klapa porusza się płynnie i nie zacina się w żadnym położeniu.
- Potwierdź, że serwo nie dociska mechanicznego końca zakresu.
- Podgrzej czujnik w kontrolowany sposób i sprawdź reakcję programu na wzrost temperatury.
- Odłącz czujnik i upewnij się, że sterownik przechodzi do zaprogramowanego położenia bezpiecznego.
- Odłącz zasilanie serwa i sprawdź, czy ciężar lub sprężyna rzeczywiście przymykają klapę.
- Zweryfikuj działanie niezależnego termostatu oraz pozostałych zabezpieczeń kotła.
Dopiero po pozytywnym przejściu testów można rozpocząć pracę z paliwem. Pierwsze cykle obserwuj bez pozostawiania instalacji samej. Jeśli temperatura rośnie mimo zamkniętej klapy, przerwij próby i zleć ocenę układu osobie posiadającej doświadczenie w automatyce kotłów.
Praca przy kotle na paliwo stałe i instalacji elektrycznej wiąże się z ryzykiem pożaru, porażenia oraz przegrzania instalacji. Opis ma charakter informacyjny. Przed uruchomieniem własnej konstrukcji skonsultuj jej wykonanie z wykwalifikowanym instalatorem lub elektrykiem.
