Jak zrobić giętarkę do blachy? Poradnik krok po kroku

Giętarka listwowa z trzech kątowników, zawiasów i dźwigni wystarczy do cienkiej blachy oraz krótkich obróbek. Przy długości roboczej 1 m realny zakres to zwykle stal o grubości 0,5–0,6 mm. Materiały kosztują około 100–250 zł, ale o jakości pracy decydują sztywność konstrukcji i prawidłowe ustawienie osi zawiasów.

Co można zbudować i kiedy ma to sens?

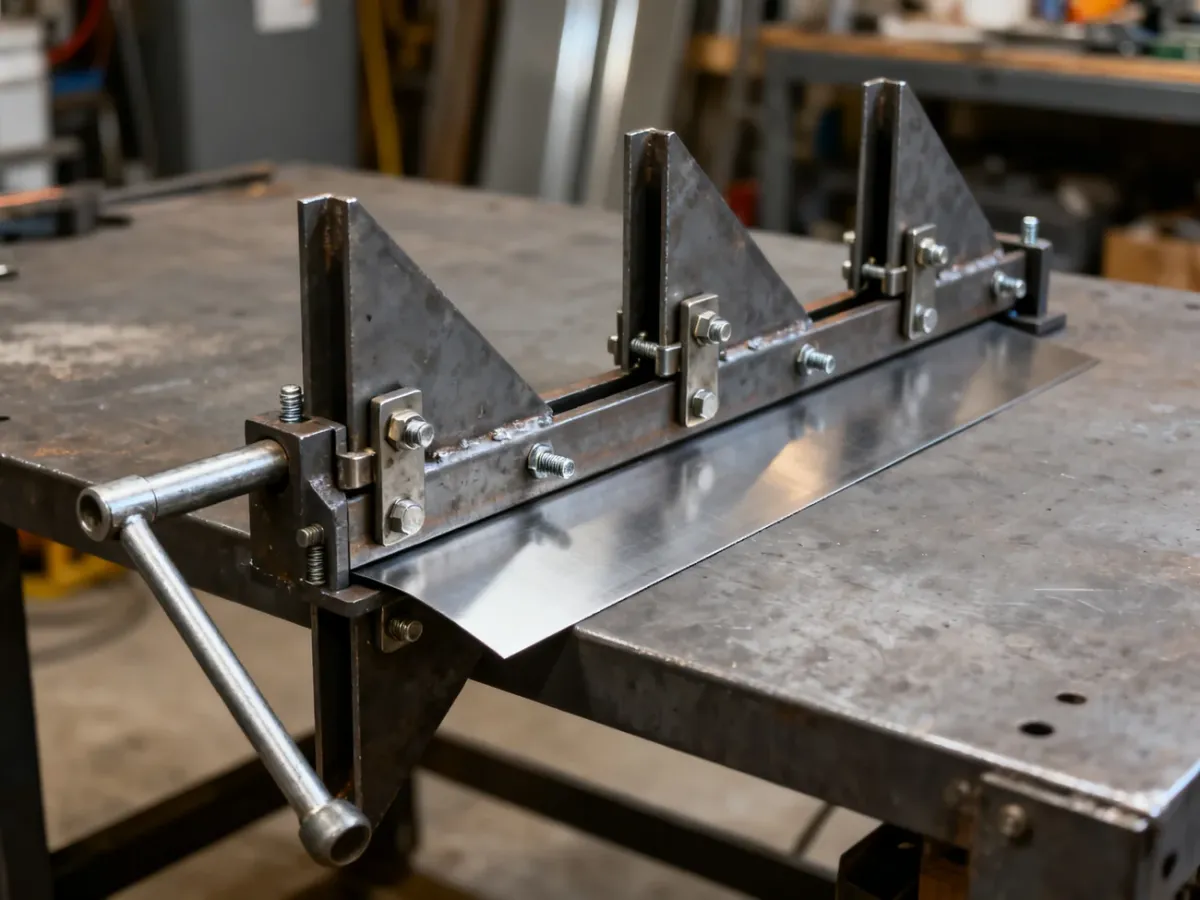

Najprostsza giętarka do blachy jest przeznaczona do prostych zagięć w jednej linii. Sprawdzi się przy listwach wykończeniowych, obróbkach wokół rur, osłonach i krótkich elementach warsztatowych. Konstrukcja o długości około 1 m powstaje z trzech kątowników, dwóch lub trzech zawiasów, śrub dociskowych i rury pełniącej funkcję dźwigni.

Przy nowych materiałach trzeba założyć koszt rzędu 100–250 zł. Budowa ma sens, gdy potrzebujesz krótkich elementów z cienkiej blachy i masz dostęp do spawarki oraz szlifierki. Przy regularnej pracy, elementach dłuższych niż metr albo blasze grubszej niż 1 mm lepszym rozwiązaniem będzie wynajem maszyny lub zlecenie gięcia.

Bezpieczeństwo przy budowie i pracy

Cięcie i szlifowanie stali wymaga okularów ochronnych, rękawic oraz odzieży, która osłania skórę przed iskrami i opiłkami. Tarcza szlifierki może pęknąć, dlatego nie używaj uszkodzonych akcesoriów i trzymaj narzędzie oburącz.

Podczas spawania używaj przyłbicy z właściwym filtrem, rękawic spawalniczych i odzieży odpornej na iskry. Zapewnij wentylację, usuń materiały łatwopalne ze stanowiska i nie spawaj elementów pokrytych nieznaną powłoką bez jej wcześniejszego oczyszczenia.

Gotowa giętarka również stwarza zagrożenie. Belka dociskowa może zamknąć się z dużą siłą, a dźwignia może gwałtownie odbić po wysunięciu blachy. Nie wkładaj dłoni w strefę docisku, stabilnie zamocuj podstawę i nie przekraczaj założonej grubości materiału. Krawędzie blachy obrabiaj w rękawicach, ponieważ są bardzo ostre.

Przeczytaj też: Obraz z mchu – jak zrobić go samodzielnie krok po kroku?

Geometria giętarki – dlaczego oś zawiasów jest najważniejsza?

Dolny kątownik tworzy podstawę, drugi dociska blachę, a trzeci obraca się na zawiasach i podnosi wystający pas materiału. Ruch będzie prawidłowy tylko wtedy, gdy oś zawiasów leży dokładnie w linii krawędzi gnącej. Nie może być przesunięta za krawędź ani przed nią.

Jeżeli oś znajdzie się w złym miejscu, belka zacznie przesuwać i ciągnąć blachę zamiast zginać ją wokół właściwej linii. Skutkiem może być przesunięcie zagięcia, nierówna krawędź oraz pękanie powłoki lakierniczej. Jest to wymiar, którego po pełnym spawaniu nie da się łatwo skorygować.

Przed zamocowaniem zawiasów ustaw wszystkie elementy na sucho. Włóż między szczęki skrawek blachy o docelowej grubości, ściśnij konstrukcję i sprawdź ruch belki. Dopiero po próbnym zagięciu zaznacz położenie zawiasów.

Sztywność ogranicza długość i grubość giętej blachy. Kątownik 50 × 50 × 5 mm może wyraźnie uginać się na środku przy długości 1 m. Wzmocnienie belki płaskownikiem 40 × 5 mm poprawia sytuację, ale nie zmienia domowej konstrukcji w maszynę przemysłową.

Przeczytaj również: Jak zrobić obrazy teksturowe? Poradnik krok po kroku

Materiały do giętarki o długości 1 m

Poniższe wartości są orientacyjne. Cena zależy od rodzaju stali, miejsca zakupu i tego, czy część materiałów pochodzi z odzysku.

Jakie narzędzia przygotować?

Do wykonania wersji spawanej potrzebujesz następujących narzędzi:

• Szlifierka kątowa z tarczą do cięcia metalu i tarczą listkową.
• Spawarka, na przykład inwertorowa MMA, wraz z osprzętem ochronnym.
• Wiertarka i wiertła do metalu.
• Gwintownik albo nakrętki do wykonania regulowanego docisku.
• Ściski śrubowe, kątownik ślusarski, przymiar, rysik i poziomica.

Bez spawarki można wykonać wariant skręcany z płaskownikami i śrubami M10. Połączenie będzie mniej sztywne, dlatego długość roboczą lepiej ograniczyć do 60–70 cm. Do sporadycznego gięcia małych elementów można też użyć ścisków śrubowych zamiast stałych śrub dociskowych.

Budowa krok po kroku

1. Przytnij kątowniki – przygotuj trzy odcinki o tej samej długości. Cięcia powinny być prostopadłe, a końce pozbawione dużych nierówności.
2. Wyrównaj krawędzie robocze – oczyść je tarczą listkową i sprawdź liniałem pod światło. Wyszczerbienie może odcisnąć się na każdym zagięciu.
3. Zamocuj podstawę – dolny kątownik przykręć do stabilnego stołu albo przyspawaj do sztywnej ramy. Nie mocuj go do chwiejnego blatu, ponieważ przenosi całą siłę gięcia.
4. Złóż konstrukcję na sucho – połóż kątownik dociskowy na podstawie, włóż między nie skrawek blachy i ściśnij elementy. Sprawdź, czy krawędzie stykają się równomiernie na całej długości.
5. Wyznacz oś zawiasów – ustaw belkę gnącą tak, aby jej krawędź pokrywała się z krawędzią gnącą podstawy. W tej samej linii musi znaleźć się oś trzpieni zawiasów.
6. Przyspawaj zawiasy punktowo – wykonaj kilka krótkich spoin, sprawdź swobodę ruchu i zrób próbne zagięcie. Dopiero po pozytywnym teście wykonaj spoiny właściwe.
7. Zamontuj docisk – wywierć otwory w kątowniku dociskowym, dodaj nakrętki lub wykonaj gwinty i zamontuj śruby M10–M12. Przy długości około 1 m zastosuj docisk przy obu końcach oraz w środku.
8. Dodaj dźwignię – przyspawaj rurę do belki gnącej. Połączenie wzmocnij krótkim trójkątnym wspornikiem z płaskownika.
9. Wzmocnij belkę – przyspawaj wzdłuż niej płaskownik 40 × 5 mm albo zastosuj sztywniejszy profil zamknięty. Wzmocnienie ograniczy ugięcie na środku.
10. Oczyść i przetestuj konstrukcję – usuń odpryski, zabezpiecz stal przed korozją, a następnie wykonaj próby na odpadach. Porównaj kąt przy końcach i w środku belki.

Powierzchnie robocze, które stykają się z blachą, pozostaw gładkie i bez grubej warstwy farby. Opiłki oraz nadmiar powłoki mogą porysować materiał.

Zobacz także: Obrazy strukturalne – jak zrobić je samodzielnie?

Jak używać giętarki i jakie ma ograniczenia?

Przed właściwym gięciem wykonaj próbę na kawałku blachy z tej samej partii. Materiał po zwolnieniu nacisku częściowo wraca do pierwotnego kształtu. To zjawisko nazywa się sprężynowaniem. Stal, aluminium i stal nierdzewna zachowują się pod tym względem różnie, dlatego końcowy kąt dobieraj na próbce, a nie wyłącznie na podstawie ustawienia dźwigni.

Podczas pracy stosuj się do następujących zasad:

• Blachę stalową o grubości 0,5–0,6 mm giąć na długości do około 1 m.
• Aluminium o grubości około 1 mm traktować jako górną granicę dla konstrukcji metrowej.
• Stal o grubości około 0,8 mm giąć tylko na krótkich odcinkach, mniej więcej do 50 cm, po sprawdzeniu sztywności maszyny.
• Śruby dociskowe dokręcać równomiernie, najlepiej od środka ku końcom, aby nie powstała fala na materiale.
• Zostawiać niewielki promień gięcia, zwykle co najmniej równy jednej lub dwóm grubościom blachy.
• Planować kolejność zagięć, aby wcześniejsze elementy nie kolidowały z belką przy następnym przejściu.
• Nie próbować giąć po łuku, zamykać rąbka ani obrabiać profili i prętów na tej konstrukcji.

Przy długości większej niż 1 m kątownik zaczyna uginać się w środku, więc kąt będzie mniejszy na środku niż przy końcach. Sama większa siła na dźwigni nie rozwiąże tego problemu. Jeśli potrzebujesz dłuższych lub grubszych elementów, wybierz sztywniejszą maszynę albo zleć usługę gięcia.

Najpierw ustaw geometrię, potem spawaj. W domowej giętarce dokładna linia osi zawiasów i sztywna podstawa mają większe znaczenie niż sama długość dźwigni.
