Do standardowej instalacji domowej wybierz wyłącznik różnicowoprądowy typu A o prądzie zadziałania 30 mA. Typ A lepiej współpracuje z urządzeniami elektronicznymi niż typ AC. Jeżeli w domu znajduje się fotowoltaika, ładowarka samochodu elektrycznego lub określony rodzaj falownika, dobór może wymagać typu F albo B. Montaż i wymianę powinien wykonać wykwalifikowany elektryk.
Co chroni wyłącznik różnicowoprądowy?

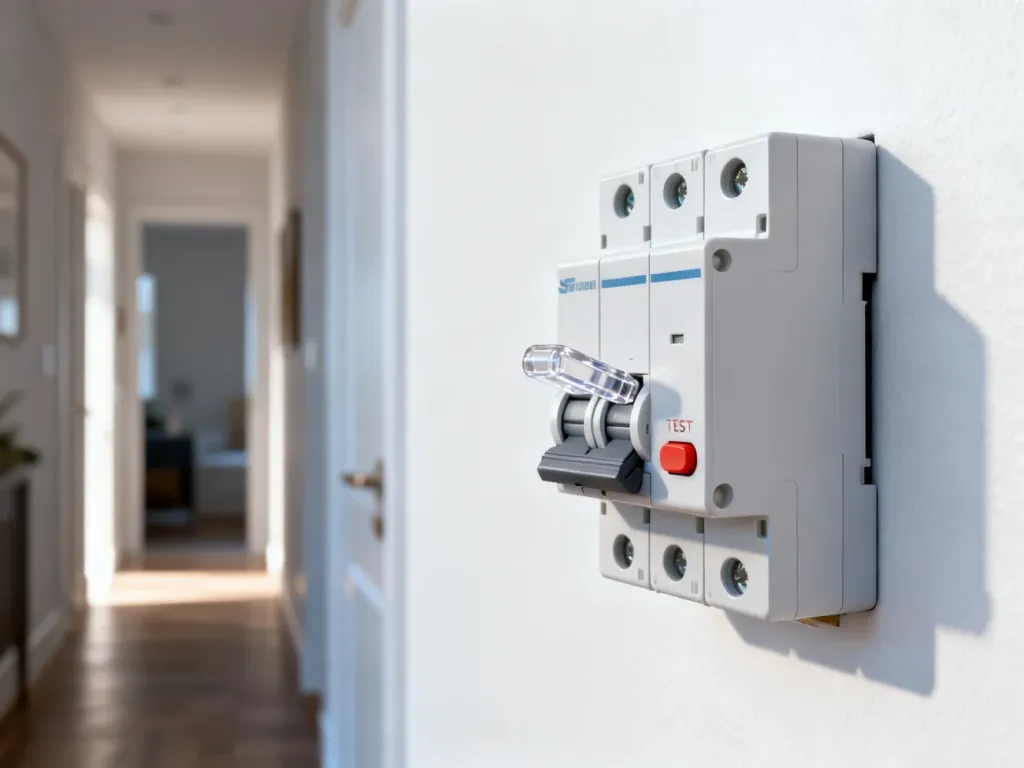

Wyłącznik różnicowoprądowy, nazywany potocznie różnicówką, porównuje prąd płynący do obwodu z prądem wracającym. W prawidłowo działającej instalacji wartości te są równe. Gdy część prądu zaczyna płynąć inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, urządzenie wykrywa różnicę i odłącza zasilanie.
W instalacji domowej podstawowym parametrem ochrony ludzi jest czułość 30 mA. Nie oznacza to jednak, że różnicówka zabezpiecza przed każdym zagrożeniem. Nie zastępuje wyłączników nadprądowych, które chronią przewody przed przeciążeniem i zwarciem.
Jaki typ wyłącznika wybrać do domu?
Typ RCD określa rodzaj prądów upływowych, które urządzenie potrafi wykryć. Współczesne gospodarstwa domowe korzystają z zasilaczy impulsowych, sterowników elektronicznych, falowników i ładowarek, dlatego sam typ AC często nie zapewnia właściwego zakresu ochrony.
| Typ | Zastosowanie | Uwagi |
|---|---|---|
| AC | Proste obwody z odbiornikami bez zaawansowanej elektroniki | Wykrywa sinusoidalny prąd przemienny. W nowych instalacjach domowych jest zwykle zastępowany typem A. |
| A | Typowe obwody domowe z elektroniką, zasilaczami impulsowymi i częścią falowników | Wykrywa prąd przemienny oraz prąd pulsujący stały. To najczęściej właściwy wybór do nowoczesnego domu. |
| F | Wybrane urządzenia z jednofazowymi falownikami, na przykład niektóre pompy ciepła i pralki | Oprócz zakresu typowego dla A lepiej radzi sobie z zakłóceniami o wyższej częstotliwości. |
| B | Wybrane instalacje fotowoltaiczne, ładowarki EV i układy z możliwością wystąpienia gładkiego prądu stałego | Wykrywa także określone prądy stałe. Należy stosować go zgodnie z wymaganiami urządzenia i jego producenta. |
Typ A powinien być punktem wyjścia dla większości nowych instalacji mieszkaniowych. Typ AC może nie zareagować prawidłowo na niektóre składowe prądu generowane przez elektronikę. Nie oznacza to, że każdy obwód z falownikiem wymaga automatycznie typu B. Ostateczny wybór zależy od konstrukcji konkretnego urządzenia, instrukcji producenta i projektu instalacji.
RCCB czy RCBO – co wybrać?
RCCB to samodzielny wyłącznik różnicowoprądowy. Wykrywa prąd upływowy, ale nie zabezpiecza obwodu przed przeciążeniem ani zwarciem. Dlatego musi współpracować z wyłącznikami nadprądowymi, czyli MCB.
RCBO łączy obie funkcje w jednym aparacie. Reaguje zarówno na prąd różnicowy, jak i na przeciążenie lub zwarcie. Takie rozwiązanie zwykle zajmuje więcej miejsca niż pojedynczy wyłącznik, ale pozwala przypisać ochronę do konkretnego obwodu. Awaria na jednym obwodzie nie musi wtedy wyłączać kilku innych obwodów zabezpieczonych wspólnym RCCB. RCBO jest zazwyczaj droższy, lecz może ułatwić organizację rozdzielnicy i ograniczyć zakres wyłączenia zasilania.
Na co uważać przy montażu?
Ostrzeżenie: prace przy rozdzielnicy i wymianę aparatury powinien wykonać elektryk posiadający wymagane kwalifikacje. Błędne prowadzenie przewodów, niewłaściwe rozdzielenie przewodu neutralnego albo połączenie przewodu neutralnego z ochronnym za wyłącznikiem może powodować nieuzasadnione zadziałania lub sprawić, że ochrona nie będzie działała prawidłowo.
Przed zakupem trzeba sprawdzić nie tylko typ i czułość, lecz także zgodność aparatu z układem sieci, liczbę biegunów, prąd znamionowy oraz wymagania chronionych urządzeń. Przycisk TEST służy do sprawdzenia mechanizmu wyzwalającego, ale jego obecność nie zastępuje pomiarów wykonanych przez elektryka.
Jak testować różnicówkę?
Częstotliwość kontroli należy dopasować do instrukcji producenta, warunków pracy i wymagań dotyczących danej instalacji. W wielu zaleceniach spotyka się test co miesiąc albo co kilka miesięcy. W wilgotnym, zapylonym lub szczególnie narażonym środowisku kontrole mogą być potrzebne częściej.
Podstawowy test przyciskiem TEST wykonuje się w następującej kolejności:
- Upewnij się, że test można przeprowadzić bezpiecznie, ponieważ naciśnięcie przycisku odłączy chroniony obwód.
- Naciśnij przycisk TEST na wyłączniku.
- Sprawdź, czy dźwignia przełączyła się do pozycji wyłączenia i czy zasilanie chronionego obwodu zostało odłączone.
- Po zakończeniu testu załącz urządzenie, jeśli instalacja i odbiorniki mogą bezpiecznie wrócić do pracy.
Jeśli wyłącznik nie zadziała, natychmiast zleć sprawdzenie instalacji elektrykowi. Pomoc specjalisty jest również potrzebna przy powtarzających się wyłączeniach, śladach przegrzania, uszkodzeniu obudowy lub problemach z ponownym załączeniem. Dokładne pomiary prądu zadziałania, czasu wyłączenia i selektywności wykonuje się dedykowanym testerem RCD.
Lista kontrolna przed zakupem
Przed wyborem aparatu sprawdź następujące parametry:
- Czułość 30 mA – podstawowy poziom ochrony ludzi w typowych obwodach domowych.
- Typ A – zwykle właściwy standard dla nowoczesnego domu z elektroniką.
- Typ F lub B – tylko wtedy, gdy wymagają tego konkretne urządzenia, na przykład pompa ciepła, instalacja fotowoltaiczna albo ładowarka EV.
- RCCB czy RCBO – wybór zależny od miejsca w rozdzielnicy, sposobu podziału obwodów i oczekiwanej selektywności.
- Współpraca z MCB – sam RCCB nie zastępuje ochrony nadprądowej.
W większości domów rozsądnym punktem wyjścia jest wyłącznik typu A, 30 mA, dobrany przez elektryka do parametrów instalacji. Przy urządzeniach z falownikami, fotowoltaiką lub ładowaniem samochodu elektrycznego nie należy dobierać typu wyłącznie na podstawie nazwy urządzenia – trzeba sprawdzić jego dokumentację i wymagania producenta.
Artykuł dotyczy urządzeń i instalacji elektrycznych. Dobór, montaż oraz pomiary powinny zostać wykonane przez wykwalifikowanego elektryka zgodnie z obowiązującymi wymaganiami technicznymi.
