W większości domowych obwodów wybiera się wyłączniki nadprądowe o charakterystyce B. Charakterystyka C jest przeznaczona głównie do obwodów, w których pracują urządzenia generujące duży prąd rozruchowy, na przykład silniki lub kompresory. Ostateczny dobór zależy także od prądu znamionowego, obciążenia i przekroju przewodów.
B czy C – najważniejsze różnice

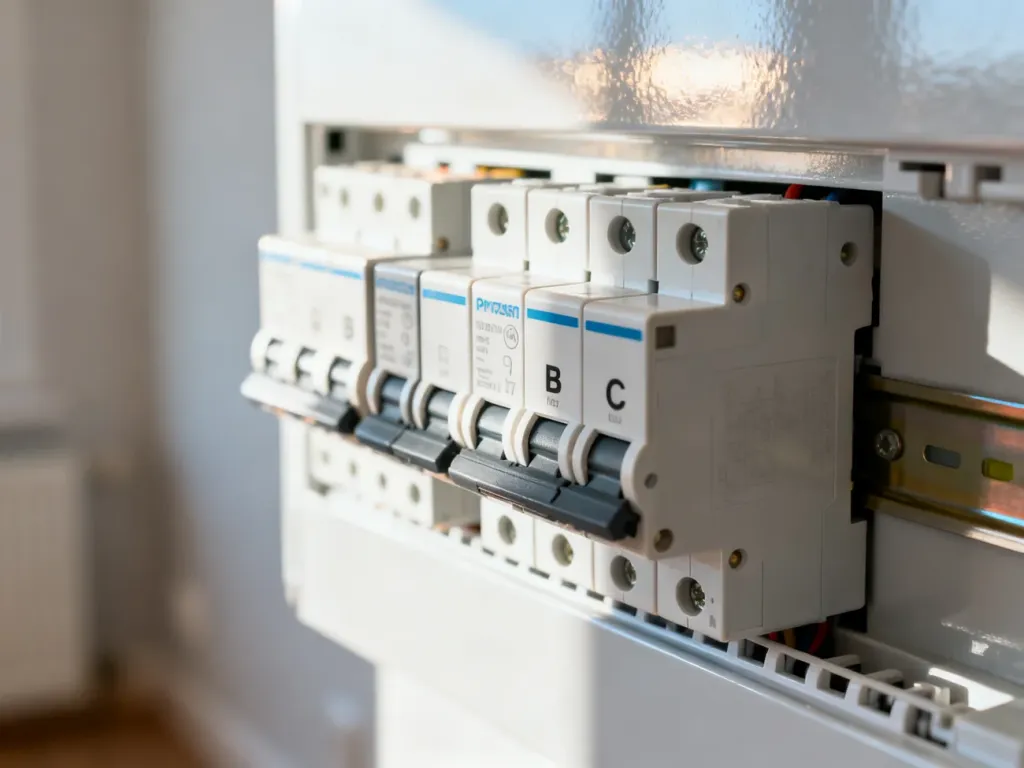

Litera na wyłączniku nadprądowym określa jego charakterystykę zadziałania, czyli reakcję na krótkotrwały wzrost prądu. Typ B działa przy około 3–5-krotności prądu znamionowego, a typ C przy około 5–10-krotności. Wyłącznik C toleruje więc większy prąd rozruchowy, ale nie powinien być montowany „na zapas” w każdym obwodzie.
| Cecha | Typ B | Typ C |
|---|---|---|
| Próg zadziałania członu zwarciowego | około 3–5 × In | około 5–10 × In |
| Czułość na nagły wzrost prądu | wyższa | niższa |
| Typowe zastosowanie | oświetlenie, gniazda i zwykłe odbiorniki domowe | obwody z silnikami, kompresorami i dużym prądem rozruchowym |
| Reakcja na zwarcie | szybsza przy niższym prądzie zwarciowym | wymaga wyższego prądu zwarciowego |
Symbol „In” oznacza prąd znamionowy wyłącznika, na przykład 10 A albo 16 A. Sama wartość amperażu nie wystarcza do prawidłowego doboru zabezpieczenia. Trzeba uwzględnić również przewody i warunki zwarciowe w konkretnej instalacji.
Dlaczego typ B jest standardem w domu?
Charakterystyka B pasuje do większości obwodów oświetleniowych i gniazd ogólnego przeznaczenia. Reaguje przy niższym nagłym wzroście prądu, dzięki czemu szybciej ogranicza skutki przeciążenia lub zwarcia w obwodzie. Z tego powodu zwykle stosuje się ją w pomieszczeniach, w których podłączone są urządzenia o niewielkim prądzie rozruchowym.
Typ B jest zazwyczaj właściwym wyborem dla obwodów z takimi odbiornikami:
- Oświetlenie LED i inne oprawy oświetleniowe.
- Telewizory, konsole i drobny sprzęt RTV.
- Komputery, monitory i ładowarki.
- Gniazda ogólnego przeznaczenia w pokojach.
Nie oznacza to, że charakterystyka B chroni elektronikę przed każdym przepięciem. Za ochronę przed przepięciami odpowiada między innymi ogranicznik przepięć, a za ochronę przed prądem upływu wyłącznik różnicowoprądowy. Są to osobne elementy instalacji.
Zastąpienie typu B typem C nie poprawia automatycznie bezpieczeństwa. Jeśli obwód nie zasila urządzeń o dużym prądzie rozruchowym, wyższy próg zadziałania może opóźnić odłączenie zasilania przy zwarciu. Dlatego charakterystykę C stosuje się tylko wtedy, gdy uzasadnia ją konkretne obciążenie i potwierdzają to parametry instalacji.
Kiedy potrzebny jest typ C?
Prąd rozruchowy pojawia się w chwili uruchamiania niektórych urządzeń. Silnik lub kompresor może wtedy przez krótki czas pobierać znacznie więcej prądu niż podczas normalnej pracy. Jeżeli taki skok mieści się w możliwościach urządzenia, typ B może zadziałać za każdym razem przy starcie. Charakterystyka C pozwala przejść przez ten krótki impuls bez nieuzasadnionego wyłączenia.
Typ C rozważa się przede wszystkim dla obwodów z takimi odbiornikami:
- Lodówki i zamrażarki z kompresorem.
- Pralki, zmywarki i inne urządzenia z silnikiem.
- Pompy, sprężarki i wybrane urządzenia wentylacyjne.
- Elektronarzędzia i urządzenia warsztatowe.
- Pompy ciepła oraz inne odbiorniki o dużym prądzie rozruchowym.
Częste wyłączanie zabezpieczenia przy uruchamianiu urządzenia nie oznacza jednak automatycznie, że trzeba zamontować typ C. Przyczyną może być uszkodzony odbiornik, przeciążony obwód, zbyt mały przekrój przewodów albo nieprawidłowy dobór prądu znamionowego. W urządzeniach o bardzo dużym prądzie rozruchowym czasem analizuje się także charakterystykę D, ale w typowej instalacji mieszkaniowej jest to rozwiązanie rzadkie i wymaga indywidualnej oceny.
Co sprawdzić przed wyborem?
Przed zakupem wyłącznika przeanalizuj cały obwód, a nie tylko nazwę urządzenia. Znaczenie mają następujące elementy:
- Moc odbiorników – sprawdź, jakie urządzenia mogą pracować jednocześnie.
- Rodzaj obciążenia – ustal, czy obwód zasila elektronikę, grzałki, silniki lub kompresory.
- Prąd znamionowy – wartość 10 A, 16 A czy inna musi odpowiadać warunkom pracy obwodu.
- Przekrój i długość przewodów – zabezpieczenie dobiera się do przewodów, a nie wyłącznie do mocy urządzenia.
- Stan instalacji – stare lub uszkodzone przewody wymagają wcześniejszej oceny.
Typ B jest więc domyślnym wyborem dla większości obwodów domowych, natomiast typ C stosuje się w konkretnych obwodach z dużym prądem rozruchowym. Prace w rozdzielnicy, pomiary oraz końcową decyzję o zabezpieczeniu powinien wykonać elektryk. Dotyczy to szczególnie obwodów dużej mocy, pomp ciepła, urządzeń warsztatowych i instalacji, której dokumentacja lub stan techniczny budzą wątpliwości.
Artykuł ma charakter informacyjny. Dobór i wymianę zabezpieczeń w instalacji elektrycznej powinien wykonać wykwalifikowany elektryk po sprawdzeniu parametrów obwodu.
