Schemat instalacji CO w układzie zamkniętym opiera się na hermetycznym obiegu wody, naczyniu przeponowym i grupie bezpieczeństwa. Naczynie kompensuje zmiany objętości czynnika, a zawór bezpieczeństwa chroni instalację przed nadmiernym ciśnieniem. Projekt i montaż powinny uwzględniać PN-EN 12828, dokumentację źródła ciepła oraz wykonanie przez osobę z odpowiednimi kwalifikacjami.
Czym jest układ zamknięty CO?
W układzie zamkniętym czynnik grzewczy nie ma bezpośredniego kontaktu z atmosferą. Podczas nagrzewania woda zwiększa objętość, a powstające zmiany ciśnienia przejmuje naczynie przeponowe. Hermetyczny obieg ogranicza parowanie i dostęp tlenu, dlatego zmniejsza ryzyko korozji oraz dobrze współpracuje z pompami ciepła, kotłami kondensacyjnymi i automatyką grzewczą.
Nie jest to jednak instalacja bezobsługowa. Szczelność obiegu, drożność zabezpieczeń i prawidłowe ciśnienie wymagają okresowej kontroli. Dobór średnic, armatury i zabezpieczeń powinien wynikać z projektu, parametrów budynku oraz instrukcji producenta kotła lub pompy ciepła.
Jakie elementy tworzą instalację zamkniętą?
Podstawowe komponenty mają różne zadania. Część stabilizuje ciśnienie, część umożliwia jego kontrolę, a pozostałe chronią instalację przed nadciśnieniem i gromadzeniem powietrza:
| Komponent | Funkcja | Uwagi montażowe |
|---|---|---|
| Naczynie przeponowe | Kompensuje rozszerzalność cieplną wody i ogranicza wahania ciśnienia. | Pojemność dobiera się do objętości instalacji, temperatury i parametrów źródła ciepła. |
| Zawór bezpieczeństwa | Odprowadza czynnik po przekroczeniu dopuszczalnego ciśnienia. | Powinien mieć parametry zgodne z dokumentacją urządzenia i pozostać drożny. |
| Manometr | Pokazuje ciśnienie panujące w obiegu. | Umieszcza się go w miejscu dostępnym do odczytu, zwykle w grupie bezpieczeństwa. |
| Odpowietrznik automatyczny | Usuwa gazy gromadzące się w instalacji. | Stosuje się go w grupie bezpieczeństwa i w punktach, w których może zbierać się powietrze. |
| Reduktor ciśnienia | Ogranicza ciśnienie wody doprowadzanej podczas napełniania układu. | Jego dobór zależy od instalacji wodociągowej i sposobu uzupełniania czynnika. |
W praktyce grupa bezpieczeństwa kotła obejmuje przede wszystkim zawór bezpieczeństwa, manometr i odpowietrznik. Naczynie przeponowe może być połączone z kotłem lub zamontowane w innym wskazanym przez projekt miejscu. Nie należy traktować go jako zamiennika zaworu bezpieczeństwa, ponieważ oba elementy pełnią różne funkcje.

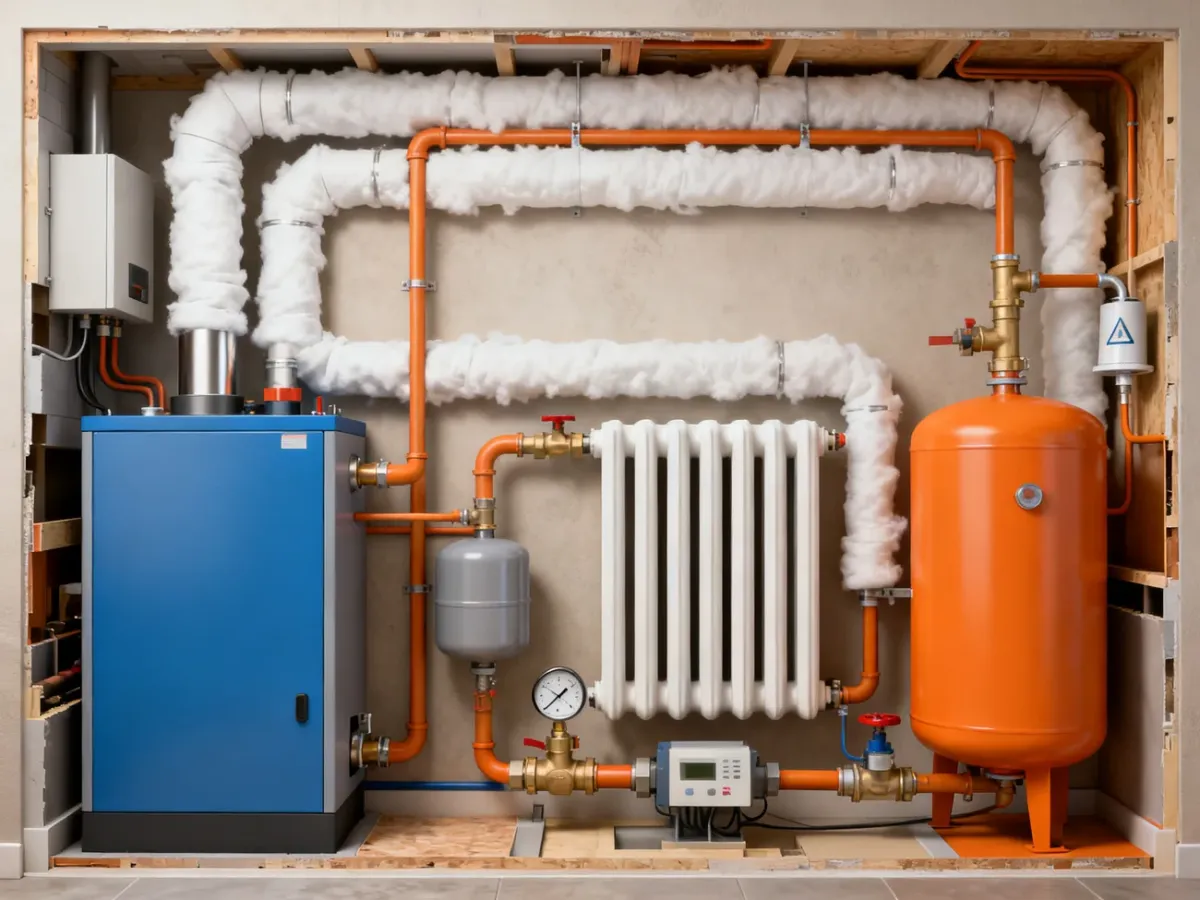

Jak rozmieścić komponenty na schemacie?
Najważniejsza zasada polega na zapewnieniu bezpośredniej i drożnej drogi między źródłem ciepła a zabezpieczeniami. Grupę bezpieczeństwa umieszcza się bezpośrednio przy kotle, zgodnie z jego instrukcją. Między kotłem a zaworem bezpieczeństwa nie powinno być zaworów odcinających, które mogłyby przypadkowo odłączyć zabezpieczenie od chronionego urządzenia.
Naczynie przeponowe często montuje się na przewodzie powrotnym, w pobliżu kotła. Niższa temperatura czynnika w tym miejscu sprzyja jego pracy, ale ostateczne położenie wynika z projektu i dokumentacji urządzenia. Przyłącze naczynia powinno mieć odpowiednią średnicę, a armatura nie może ograniczać przepływu potrzebnego do kompensowania rozszerzalności wody.
Uproszczona kolejność elementów może wyglądać następująco: źródło ciepła, przewód zasilający z grupą bezpieczeństwa, odbiorniki ciepła, przewód powrotny oraz naczynie przeponowe. Jest to opis logiki układu, a nie kompletny projekt wykonawczy. Rzeczywisty schemat musi uwzględniać pompy, filtry, sprzęgła, zawory mieszające i sposób napełniania instalacji.
Jakie wymogi bezpieczeństwa trzeba spełnić?
Pojemność naczynia przeponowego przyjmuje się orientacyjnie na poziomie 8–12% całkowitej objętości wody w instalacji, ale ten zakres nie zastępuje obliczeń projektowych. Wymiarowanie zależy także od temperatury maksymalnej, ciśnienia napełnienia, wysokości statycznej, dopuszczalnego ciśnienia roboczego oraz parametrów źródła ciepła. Ciśnienie wstępne naczynia ustala się względem wysokości instalacji, dlatego nie należy przyjmować jednej wartości dla każdego budynku.
Zawór bezpieczeństwa dobiera się do dopuszczalnego ciśnienia urządzenia. W instalacjach grzewczych często spotyka się zawory o nastawie 2,5–3 barów, jednak właściwa wartość musi wynikać z dokumentacji konkretnego kotła lub innego źródła ciepła. Zrzut z zaworu należy poprowadzić tak, aby wyciek nie zagrażał ludziom ani elementom kotłowni.
Projekt i wykonanie powinny być zgodne z wymaganiami PN-EN 12828, przepisami technicznymi oraz instrukcjami producentów. Szczególnej uwagi wymagają kotły na paliwo stałe. Mogą pracować w układzie zamkniętym tylko wtedy, gdy producent wyraźnie dopuszcza taką konfigurację i przewidziano ochronę przed przegrzaniem.
Ostrzeżenie: odcięcie dopływu energii elektrycznej lub awaria pompy nie zatrzymuje spalania paliwa stałego. Dlatego taki kocioł wymaga rozwiązania odbierającego nadmiar ciepła, na przykład wężownicy schładzającej z zaworem termicznym. W określonych układach stosuje się także wymiennik płytowy, który oddziela obieg kotłowy od zamkniętego obiegu grzewczego. Brak wymaganego zabezpieczenia może doprowadzić do zagotowania wody, gwałtownego wzrostu ciśnienia i uszkodzenia instalacji.
Przed przekazaniem instalacji do pracy należy sprawdzić następujące punkty:
- Źródło ciepła jest dopuszczone przez producenta do pracy w układzie zamkniętym.
- Naczynie przeponowe ma pojemność dobraną do objętości i parametrów instalacji.
- Grupa bezpieczeństwa jest zamontowana zgodnie z dokumentacją i pozostaje drożna.
- Nie ma zaworu odcinającego między kotłem a zaworem bezpieczeństwa.
- Przewód zrzutowy zaworu bezpieczeństwa odprowadza czynnik w bezpieczne miejsce.
Jak kontrolować instalację po uruchomieniu?
Kontrole wykonuje się na wychłodzonej instalacji, ponieważ temperatura wpływa na wskazania ciśnienia. Prace przy naczyniu przeponowym, zaworze bezpieczeństwa i źródle ciepła powinien wykonywać serwisant lub instalator mający odpowiednie kwalifikacje. Procedura obejmuje następujące czynności:
- Odczytaj ciśnienie na manometrze i porównaj je z wartością przewidzianą w projekcie lub instrukcji urządzenia.
- Odłącz i opróżnij naczynie zgodnie z procedurą serwisową, a następnie sprawdź jego ciśnienie wstępne odpowiednim przyrządem.
- Skontroluj szczelność połączeń, stan membrany oraz ślady wycieku przy zaworze bezpieczeństwa.
- Odpowietrz instalację po napełnieniu lub uzupełnieniu wody, a następnie przywróć wymagane ciśnienie robocze.
- Uruchom obieg i sprawdź, czy ciśnienie oraz temperatura pozostają w zakresie określonym przez producenta.
Spadek ciśnienia powtarzający się mimo odpowietrzenia może oznaczać wyciek, problem z naczyniem przeponowym albo nieprawidłowe napełnienie układu. Nie należy maskować takiego objawu częstym dolewaniem wody. Przyczynę powinien ustalić fachowiec.
Poprawny schemat instalacji CO w układzie zamkniętym łączy właściwe rozmieszczenie grupy bezpieczeństwa, prawidłowo dobrane naczynie przeponowe i zabezpieczenie źródła ciepła przed przegrzaniem. Największe znaczenie ma nie sam układ rur, lecz zachowanie drożności zabezpieczeń i zgodność rozwiązania z dokumentacją urządzeń oraz PN-EN 12828.
