To, jak podłączyć świetlówkę LED, zależy od jej konstrukcji i oprawy. Model kompatybilny ze statecznikiem można zamontować bez przerabiania instalacji, ale wiele tub LED wymaga usunięcia lub obejścia statecznika oraz zapłonnika. Przed rozpoczęciem pracy wyłącz zasilanie na wyłączniku automatycznym i sprawdź brak napięcia testerem.
Co przygotować przed montażem?
Przygotuj narzędzia, zabezpiecz miejsce pracy i sprawdź instrukcję konkretnej świetlówki LED. Producent powinien określać, czy zasilanie odbywa się jednostronnie, z dwóch stron, czy przez istniejący układ oprawy.
Do podstawowych prac potrzebujesz:
- śrubokręta dopasowanego do śrub w oprawie,
- testera napięcia,
- rękawic ochronnych i okularów, jeśli demontujesz starą rurę,
- materiału do bezpiecznego zaizolowania połączeń, jeśli instrukcja przewiduje zmianę przewodów.
Wyłącz właściwy wyłącznik automatyczny, a nie tylko przełącznik na ścianie. Następnie sprawdź testerem napięcia przewody w oprawie. Jeśli nie masz doświadczenia przy instalacjach elektrycznych, nie wykonuj przeróbki samodzielnie.
Jaki typ oprawy i świetlówki LED masz?

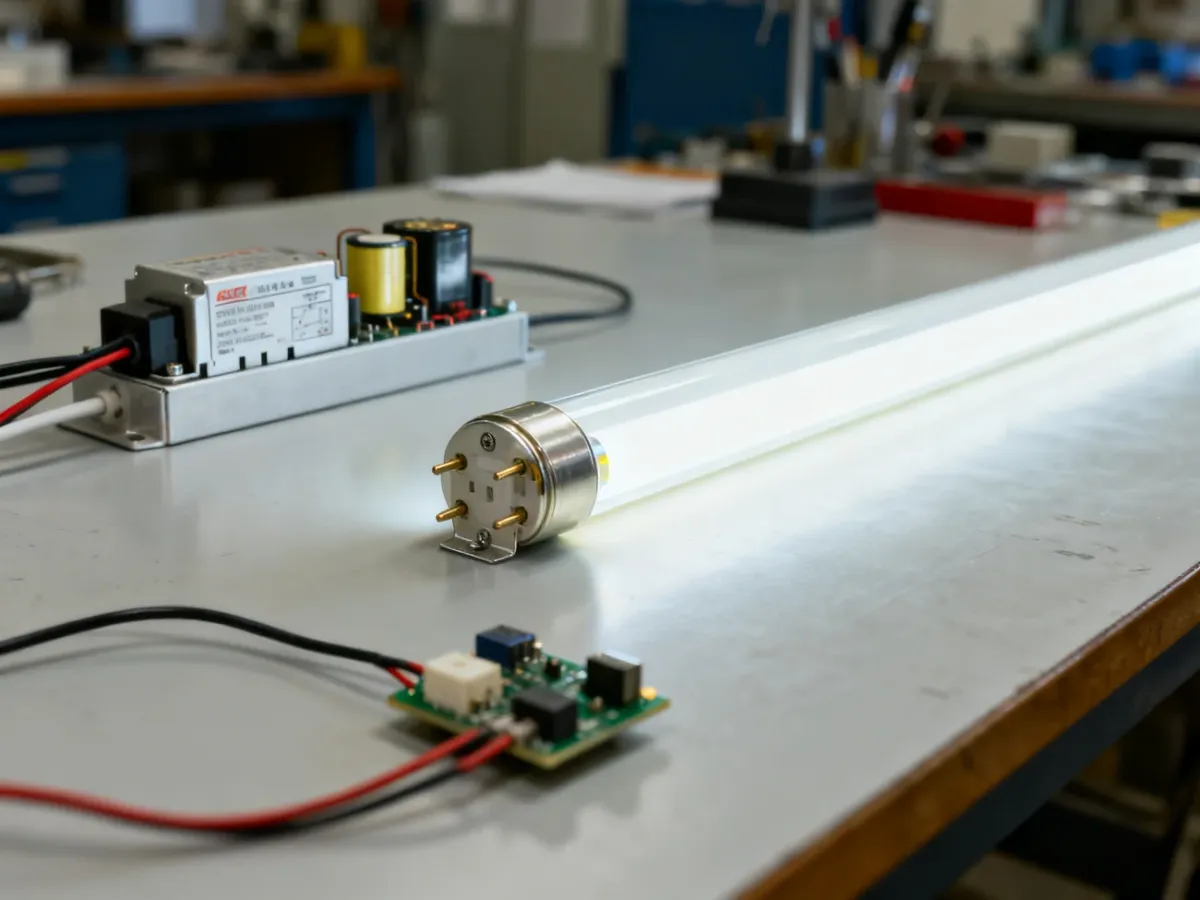

Najpierw ustal, czy oprawa ma statecznik magnetyczny, czyli dławik, czy statecznik elektroniczny. W starszych oprawach z układem magnetycznym często znajduje się także zapłonnik, nazywany starterem. Nowsze oprawy mogą mieć statecznik elektroniczny i nie mieć osobnego startera.
| Typ układu | Wymagane działanie | Uwagi |
|---|---|---|
| Świetlówka LED kompatybilna ze statecznikiem | Pozostawienie układu zgodnie z instrukcją producenta | Nie każdy statecznik magnetyczny ani elektroniczny jest obsługiwany |
| Oprawa ze statecznikiem magnetycznym i starterem | Zwykle usunięcie startera oraz obejście lub odłączenie statecznika | Przed montażem sprawdź wymagany schemat zasilania tuby |
| Oprawa ze statecznikiem elektronicznym | Zwykle odłączenie statecznika i podłączenie zasilania bezpośrednio | Dokładny sposób zależy od modelu świetlówki LED |
Jeżeli tuba jest przeznaczona do pracy bez statecznika, pozostawienie go w obwodzie może spowodować uszkodzenie świetlówki, przegrzewanie elementów, a w niektórych sytuacjach także zagrożenie pożarowe. Nie zakładaj, że wszystkie produkty T5 lub T8 podłącza się w ten sam sposób.
Jak wykonać obejście statecznika?
Poniższa procedura dotyczy oprawy, w której producent świetlówki LED wymaga zasilania bezpośredniego. Nie traktuj jej jako uniwersalnego schematu. Przed przepięciem przewodów porównaj oznaczenia na tubie i jej instrukcję.
- Wyłącz zasilanie na wyłączniku automatycznym i potwierdź testerem, że w oprawie nie ma napięcia.
- Wyjmij starą świetlówkę, obracając ją zgodnie z mechanizmem gniazd. Rób to ostrożnie, ponieważ tradycyjna rura może zawierać rtęć. Uszkodzoną świetlówkę przekaż do właściwego punktu zbiórki.
- Zdemontuj starter, jeśli oprawa go posiada. W układzie wymagającym bypassu nie zastępuje go zwykły starter, chyba że producent wyraźnie przewidział taki element.
- Odłącz statecznik magnetyczny lub elektroniczny zgodnie ze schematem producenta. Nie pozostawiaj go w obwodzie, jeżeli instrukcja tuby wymaga zasilania bezpośredniego.
- Przepnij przewody tak, aby przewód fazowy i neutralny trafiły do zacisków wskazanych na tubie. W zależności od modelu zasilanie może być jednostronne albo doprowadzone do przeciwległych końców.
- Zabezpiecz wszystkie połączenia, dokręć zaciski i sprawdź, czy żaden przewód nie jest luźny ani nie dotyka metalowej części oprawy w sposób nieprzewidziany przez konstrukcję.
- Włóż świetlówkę LED do gniazd i obróć ją do pozycji montażowej. Nie używaj siły, jeśli kołki nie pasują do oprawy.
Przy oprawie przeznaczonej do świetlówki kompatybilnej ze statecznikiem nie wykonuj bypassu bez wyraźnej potrzeby. W takim wariancie postępuj zgodnie z instrukcją produktu, a po wymianie sprawdź, czy tuba jest prawidłowo osadzona.
Na co uważać podczas podłączania?
Nie kontynuuj pracy, jeśli oprawa ma pękniętą obudowę, nadpalone przewody, stopione gniazda albo ślady przegrzania. Wymiana samej tuby nie rozwiąże problemu uszkodzonej instalacji.
Najważniejsze zasady bezpieczeństwa są następujące:
- Nie podłączaj świetlówki LED przy włączonym zasilaniu.
- Nie zostawiaj statecznika w układzie, jeśli instrukcja wymaga jego usunięcia lub obejścia.
- Nie stosuj tub LED w obwodach ściemnianych, chyba że producent dopuszcza takie zastosowanie.
- Nie przykrywaj świetlówki ani oprawy materiałem termoizolacyjnym i nie montuj ich przy źródłach wysokiej temperatury.
- Nie modyfikuj oprawy o nietypowej konstrukcji bez pomocy elektryka.
Do elektryka zwróć się także wtedy, gdy nie potrafisz rozpoznać statecznika, nie masz pewności, który przewód jest fazowy, albo oprawa ma kilka świetlówek połączonych w nietypowym układzie.
Kontrola przed włączeniem zasilania
Przed ponownym załączeniem obwodu sprawdź kolejno:
- zasilanie pozostaje wyłączone podczas ostatniej kontroli,
- statecznik i starter zostały pozostawione lub odłączone zgodnie z instrukcją tuby,
- przewody są podłączone do właściwych zacisków i nie są luźne,
- połączenia zostały odpowiednio zabezpieczone,
- świetlówka jest prawidłowo osadzona w gniazdach,
- oprawa nie ma widocznych uszkodzeń i nie styka się z materiałem łatwopalnym.
Dopiero po tej kontroli włącz zasilanie. Jeśli świetlówka nie działa, migocze, wydaje nietypowe dźwięki albo szybko się nagrzewa, natychmiast wyłącz obwód i nie próbuj ponownie uruchamiać instalacji bez sprawdzenia połączeń.
Prace przy instalacji elektrycznej mogą prowadzić do porażenia prądem, uszkodzenia urządzeń lub pożaru. Jeśli nie masz odpowiednich kwalifikacji albo doświadczenia, zleć podłączenie świetlówki LED elektrykowi.
