Skuteczna ochrona instalacji przed przepięciami nie polega na podłączeniu jednej listwy zasilającej. Potrzebny jest system kaskadowy: T1, T2 i T3, wsparty poprawnym uziemieniem oraz właściwym montażem w rozdzielnicy.
Dlaczego jedna listwa nie wystarczy?
Przepięcie to krótkotrwały wzrost napięcia ponad wartość, przy której urządzenia mogą bezpiecznie pracować. Może powstać wskutek wyładowania atmosferycznego, także w pobliżu budynku, albo podczas przełączania i zakłóceń w sieci elektrycznej.
Skutkiem bywają uszkodzenia zasilaczy, elektroniki, routerów, systemów alarmowych i automatyki domowej. W niektórych sytuacjach przepięcie zwiększa też ryzyko iskrzenia lub pożaru. Zwykła listwa z gniazdami nie zapewnia takiej ochrony, a nawet listwa z elementem przeciwprzepięciowym działa tylko lokalnie.
Dlatego stosuje się ochronę kaskadową. Energia przepięcia jest ograniczana na kolejnych poziomach: T1 przejmuje największe impulsy, T2 chroni instalację w budynku, a T3 zabezpiecza urządzenia końcowe. Listwa T3 nie zastępuje ograniczników zamontowanych wcześniej w rozdzielnicy.
Jak działają ograniczniki T1, T2 i T3?
Ogranicznik przepięć SPD, czyli Surge Protective Device, odprowadza część energii przepięcia do układu ochronnego i uziemienia, ograniczając napięcie docierające do przewodów oraz odbiorników. Dobór urządzenia zależy między innymi od rodzaju sieci, obecności instalacji odgromowej i miejsca montażu.
| Klasa | Miejsce montażu | Zastosowanie |
|---|---|---|
| T1 | Złącze lub rozdzielnica główna | Ograniczenie skutków prądu piorunowego, szczególnie w obiektach z instalacją odgromową |
| T2 | Rozdzielnica główna lub podrozdzielnica | Ochrona przed przepięciami łączeniowymi i pośrednimi w instalacji |
| T3 | Bezpośrednio przy odbiorniku | Ochrona czułej elektroniki, na przykład komputera, telewizora lub routera |
T1 stosuje się jako pierwszy stopień ochrony, zwłaszcza gdy budynek ma instalację odgromową albo jest narażony na oddziaływanie prądu piorunowego. T2 ogranicza przepięcia, które powstają w sieci lub docierają do budynku po przejściu przez pierwszy stopień. T3 działa najbliżej urządzenia i redukuje napięcie resztkowe, którego nie zatrzymały wcześniejsze ograniczniki.
W domu jednorodzinnym często stosuje się układ T1+T2 w rozdzielnicy oraz T3 przy szczególnie wrażliwych odbiornikach. Konkretna konfiguracja musi jednak wynikać z oceny instalacji, a nie z samego rodzaju urządzeń kupionych w sklepie.
Jak zaplanować ochronę instalacji?
Planowanie systemu powinno przebiegać w określonej kolejności:
- Oceń ryzyko – sprawdź, czy budynek ma instalację odgromową, jakie jest położenie obiektu i które urządzenia wymagają ochrony.
- Ustal typ sieci – instalator powinien zweryfikować układ, na przykład TN-C, TN-S lub TT, ponieważ wpływa on na dobór i sposób podłączenia SPD.

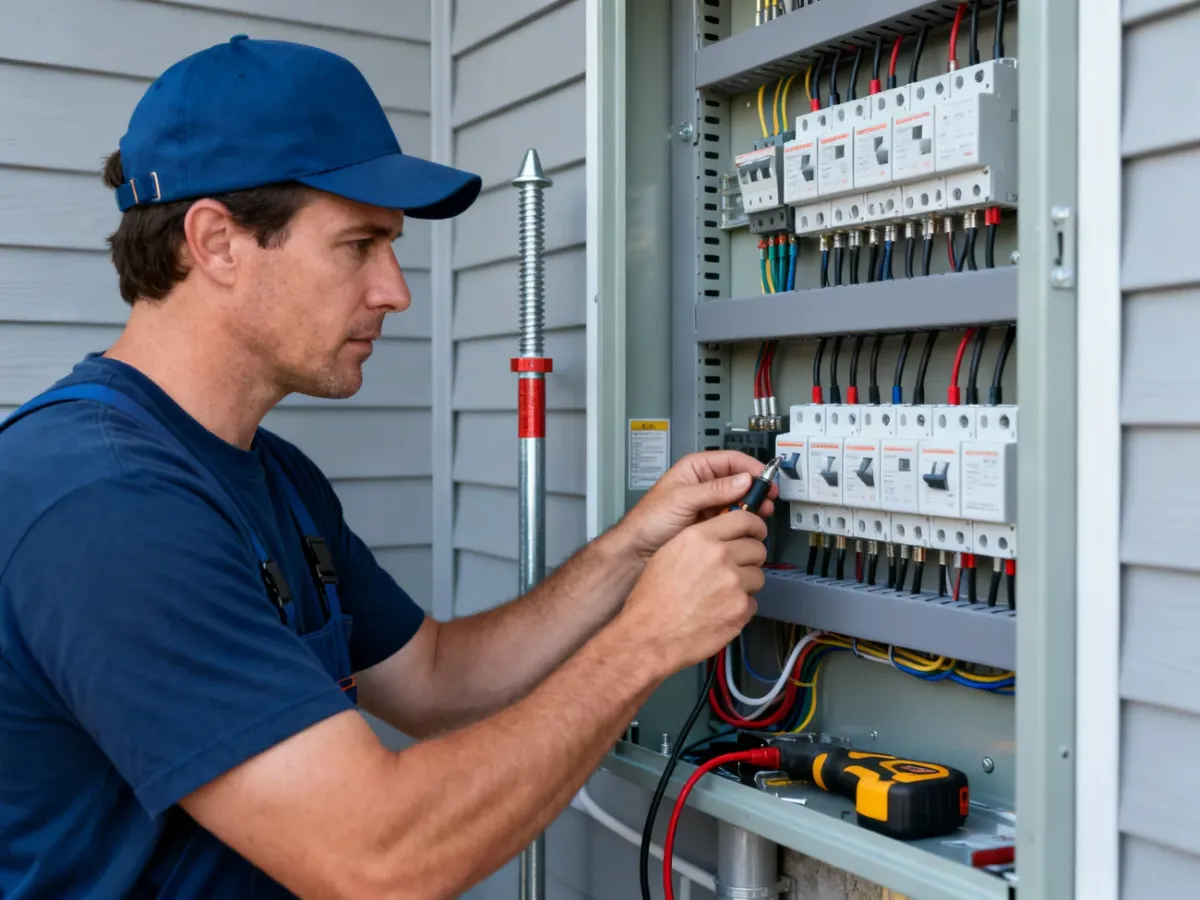

- Sprawdź uziemienie – ogranicznik potrzebuje sprawnego przewodu PE oraz układu uziemiającego, który umożliwi odprowadzenie energii.
- Dobierz ograniczniki – wybór T1, T2, T3, ich parametrów i zabezpieczeń to zadanie elektryka, który uwzględnia rozdzielnicę oraz zalecenia producenta.
- Uzupełnij ochronę lokalną – przy czułym sprzęcie można zastosować T3, a w razie potrzeby także ochronę torów sygnałowych, takich jak antena, internet lub przewody związane z instalacją PV.
Uziemienie jest fundamentem całego rozwiązania. W dostarczonych wytycznych jako wartość orientacyjną wskazano rezystancję do 10 Ω, jednak nie można traktować jednej liczby jako uniwersalnego wymogu dla każdej instalacji. Wynik pomiaru, układ sieci i sposób ochrony powinien ocenić elektryk.
Jakie zasady montażu mają największe znaczenie?
Ogranicznik może nie zadziałać prawidłowo, jeśli zostanie podłączony przewodami o dużej długości albo do niesprawnego układu PE. Zgodnie z zasadą wskazywaną przy projektowaniu takich układów całkowita długość przewodów przyłączeniowych powinna być możliwie mała, a w szczególności nie powinna przekraczać 50 cm w odniesieniu do przewodów ochronnych. Szczegóły zależą od konkretnego układu i instrukcji producenta.
Podczas montażu trzeba zachować właściwe prowadzenie przewodów L, N i PE, ograniczyć ostre załamania, zapewnić miejsce na szynie DIN oraz prawidłowo dokręcić zaciski. Instalacja powinna odpowiadać wymaganiom właściwych norm, w tym PN-EN 61643 i PN-HD 60364-534, a także dokumentacji zastosowanego ogranicznika.
Najczęściej sprawdzane elementy instalacji to:
- stan i ciągłość przewodu PE oraz połączenia z uziemieniem
- zgodność ogranicznika z typem sieci i układem przewodów
- możliwie krótkie przewody przyłączeniowe bez zbędnych pętli
- dobór zabezpieczenia poprzedzającego zgodnie z instrukcją producenta
- ochrona dodatkowych torów, które mogą doprowadzić przepięcie do urządzeń
Uwaga: montaż T1 i T2 w rozdzielnicy nie jest pracą dla osoby bez kwalifikacji. Wymaga oceny istniejącej instalacji, odłączenia zasilania, pomiarów i sprawdzenia połączeń. Zleć go wykwalifikowanemu elektrykowi posiadającemu wymagane uprawnienia. Samodzielne podłączanie ogranicznika może zakończyć się porażeniem, zwarciem albo nieskuteczną ochroną.
Instalacja fotowoltaiczna wymaga osobnej analizy. Oprócz strony AC trzeba ocenić stronę DC, przewody prowadzone na zewnątrz oraz połączenie z instalacją odgromową. W takim układzie mogą być potrzebne dedykowane ograniczniki po stronie stałoprądowej.
Jak kontrolować system po montażu?
Ogranicznik może zużyć się po zadziałaniu, dlatego po burzy lub poważnym zakłóceniu sieci nie należy zakładać, że nadal działa bez sprawdzenia. Właściciel domu może obserwować podstawowe oznaki stanu urządzeń, natomiast pomiary i kontrolę połączeń powinien wykonać elektryk.
Podczas okresowej kontroli sprawdź następujące elementy:
- kolor i położenie wskaźnika stanu, na przykład zielonego lub czerwonego okienka
- czy obudowa nie ma śladów nadpalenia, pęknięć albo odkształceń
- czy przewody i zaciski nie są luźne ani przegrzane
- czy wymienne wkłady nie wymagają zastąpienia nowymi
- czy po burzy lub awarii sieci nie pojawiły się objawy uszkodzenia ochrony
W instalacjach domowych przegląd warto planować co 2–3 lata, a także po zdarzeniu, które mogło obciążyć ograniczniki. Częstotliwość może być większa, gdy wynika to z warunków obiektu, dokumentacji instalacji lub zaleceń producenta.
Ochrona kaskadowa jako całość
Odpowiedź na pytanie, jak zabezpieczyć instalację przed przepięciami, brzmi: zastosować dopasowany system T1–T2–T3, zapewnić sprawne uziemienie i zlecić montaż osobie z odpowiednimi kwalifikacjami. Listwa przy komputerze może uzupełniać ochronę, ale nie chroni całego domu bez ograniczników w rozdzielnicy. Koszt prawidłowo zaprojektowanego systemu jest zwykle mniejszy niż wymiana elektroniki, automatyki lub urządzeń uszkodzonych podczas jednego przepięcia.
